CODIFICA DEI CAVI FFC (Flat Flexible Cables) (Costruite il Vostro cavo flessibile su misura)
Caratteristiche del cavo: [FLESSIBILITA']

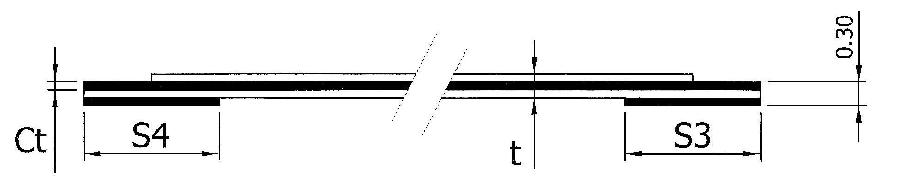

S = Superflessibile [ Ct = 0.035 ; t = 0.12 ; il riferimento è al disegno sotto ] F = Flessibile [ Ct = 0.05 ; t = 0.14 ; il riferimento è al disegno sotto ] L = Poco flessibile [ Ct = 0.1 ; t = 0.18 ; il riferimento è al disegno sotto ]
Torna alla compilazione del codice

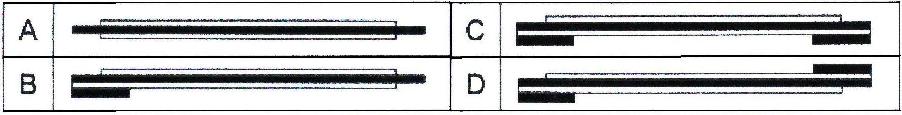

Caratteristiche del cavo: [TIPO] : tipologia dell'assemblaggio
Torna alla compilazione del codice

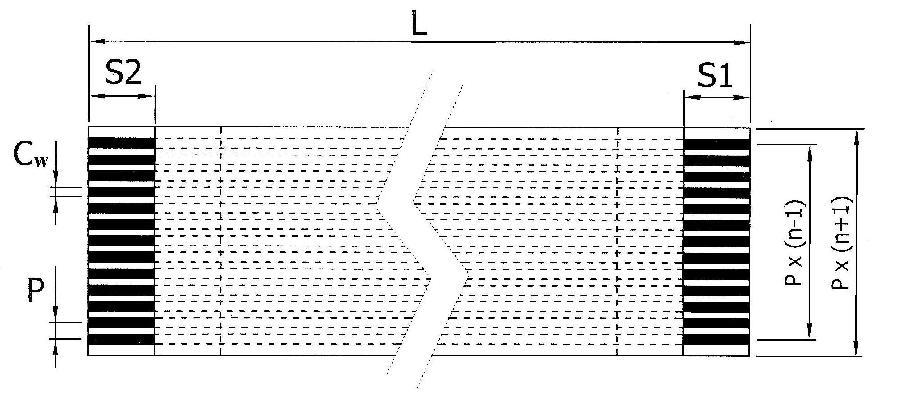

Caratteristiche del cavo: [PASSO] : sul disegno è indicato con P
050 = passo di 0.5mm [ larghezza del conduttore Cw = 0.3mm ; il riferimento è al disegno sotto ] 100 = passo di 1.0mm [ larghezza del conduttore Cw = 0.6mm ; il riferimento è al disegno sotto ] 125 = passo di 1.25mm [ larghezza del conduttore Cw = 0.8mm ; il riferimento è al disegno sotto ] 254 = passo di 2.54mm [ larghezza del conduttore Cw = 1.27mm ; il riferimento è al disegno sotto ]
Torna alla compilazione del codice
Caratteristiche del cavo: [NUMERO DI VIE] : sul disegno è indicato con n
Indicare un valore compreso tra 03 e 80
Torna alla compilazione del codice
Caratteristiche del cavo: [LUNGHEZZA] : sul disegno è indicata con L
Esiste una lunghezza minima di 30mm ( indicare con 0030 ) Indicare la lunghezza totale del cavo in mm
Torna alla compilazione del codice
Caratteristiche del cavo: [TERMINALI] : indicati con S1 / S2 / S3 / S4
Indicare la lunghezza desiderata per i valori di S1, S2, S3 e S4 (riferirsi al disegno sotto). I possibili valori per S1 e S2 sono: 3 (3mm) 4 (4mm) 5 (5mm) 6 (6mm) I possibili valori per S3 e S4 sono: 06 (6mm) 08 (8mm) 10 (10mm) 12 (12mm) 15 (15mm) I valori di S3 e S4 devono essere sempre maggiori di quelli di S1 e S2
Torna alla compilazione del codice
Caratteristiche del cavo: [CARATTERISTICHE UL]
I cavi possono avere differenti caratteristiche in base agli styles UL:
2896 = Standard UL 2896 (80°C / 30V) 2062 = Standard UL 20624 (80°C / 60V) 2643 = Standard UL 2643 (105°C / 300V)
|
