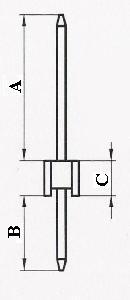

Connettori maschio a passo 2.54mm




Singola fila, singola plastica

Codice: CM-254-D-1-xx-1-yy-A/B/C
xx numero di vie per fila (02÷50)
yy plating (vedi tabella)

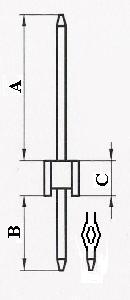

A/B dimensione pins sopra e sotto
C altezza plastica
                (1,5mm    1,7mm o  2,5mm)



Clicca qui per eseguire un ordine o chiedere
informazioni costruendo il codice completo




SPECIFICHE ELETTRICHE E MECCANICHE

Corrente: 3A
Resistenza d'isolamento: 5000MΩ Min.
Resistenza di contatto: 10mΩ Max.
Voltaggio dielettrico:1000V AC per un minuto
Temperatura di esercizio: -40°C ÷ +105°C
Temperatura di picco: 160°C per 5÷10 sec
Passo 2,54mm
Pin di sezione quadrata di lato 0,64mm
Foro raccomandato nel circuito stampato: Ø 1,02mm

MATERIALI:

Supporto plastico: Nylon 6T (Arlen)
Pin (contatto): Ottone
Finitura: Stagno puro o Oro su Nichel

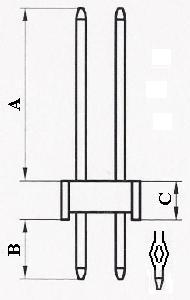

Doppia fila, singola plastica

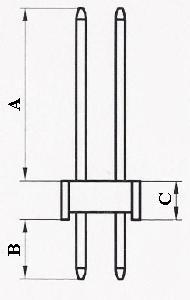

Codice: CM-254-D-2-xx-1-yy-A/B/C
xx numero di vie per fila (02÷50)
yy plating (vedi tabella)

A/B dimensione pins sopra e sotto
C altezza plastica
                (1,5mm    1,7mm o  2,5mm)







Clicca qui per eseguire un ordine o chiedere
informazioni costruendo il codice completo




SPECIFICHE ELETTRICHE E MECCANICHE

Corrente: 3A
Resistenza d'isolamento: 5000MΩ Min.
Resistenza di contatto: 10mΩ Max.
Voltaggio dielettrico:1000V AC per un minuto
Temperatura di esercizio: -40°C ÷ +105°C
Temperatura di picco: 160°C per 5÷10 sec
Passo 2,54mm ; Interasse 2,54mm
Pin di sezione quadrata di lato 0,64mm
Foro raccomandato nel circuito stampato: Ø 1,02mm

MATERIALI:

Supporto plastico: Nylon 6T (Arlen)
Pin (contatto): Ottone
Finitura: Stagno puro o Oro su Nichel




Tripla fila, singola plastica

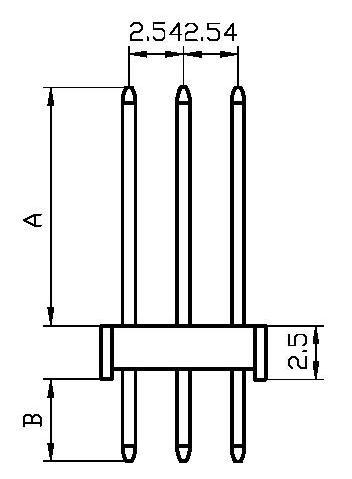

Codice: CM-254-D-3-xx-1-yy-A/B
xx numero di vie per fila (02÷50)
yy plating (vedi tabella)

A/B dimensione pins sopra e sotto







Clicca qui per eseguire un ordine o chiedere
informazioni costruendo il codice completo




SPECIFICHE ELETTRICHE E MECCANICHE

Corrente: 3A
Resistenza d'isolamento: 5000MΩ Min.
Resistenza di contatto: 10mΩ Max.
Voltaggio dielettrico:1000V AC per un minuto
Temperatura di esercizio: -40°C ÷ +105°C
Temperatura di picco: 160°C per 5÷10 sec
Passo 2,54mm ; Interasse 2,54mm
Pin di sezione quadrata di lato 0,64mm
Foro raccomandato nel circuito stampato: Ø 1,02mm

MATERIALI:

Supporto plastico: Nylon 6T (Arlen)
Pin (contatto): Ottone
Finitura: Stagno puro o Oro su Nichel



Singola fila, doppia plastica

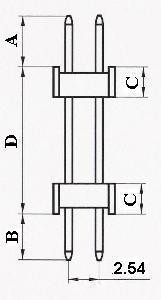

Codice: CM-254-D-1-xx-2-yy-A/B/C/D
xx numero di vie per fila (02÷50)
yy plating (vedi tabella)

A/B dimensione pins sopra e sotto
D distanza tra le battute delle plastiche
C altezza plastica
                (1,5mm    1,7mm o  2,5mm)



Clicca qui per eseguire un ordine o chiedere
informazioni costruendo il codice completo




SPECIFICHE ELETTRICHE E MECCANICHE

Corrente: 3A
Resistenza d'isolamento: 5000MΩ Min.
Resistenza di contatto: 10mΩ Max.
Voltaggio dielettrico:1000V AC per un minuto
Temperatura di esercizio: -40°C ÷ +105°C
Temperatura di picco: 160°C per 5÷10 sec
Passo 2,54mm
Pin di sezione quadrata di lato 0,64mm
Foro raccomandato nel circuito stampato: Ø 1,02mm

MATERIALI:

Supporto plastico: Nylon 6T (Arlen)
Pin (contatto): Ottone
Finitura: Stagno puro o Oro su Nichel


Doppia fila, doppia plastica

Codice: CM-254-D-2-xx-2-yy-A/B/C/D
xx numero di vie per fila (02÷50)
yy plating (vedi tabella)

A/B dimensione pins sopra e sotto
D distanza tra le battute delle plastiche
C altezza plastica
                (1,5mm    1,7mm o  2,5mm)




Clicca qui per eseguire un ordine o chiedere
informazioni costruendo il codice completo




SPECIFICHE ELETTRICHE E MECCANICHE

Corrente: 3A
Resistenza d'isolamento: 5000MΩ Min.
Resistenza di contatto: 10mΩ Max.
Voltaggio dielettrico:1000V AC per un minuto
Temperatura di esercizio: -40°C ÷ +105°C
Temperatura di picco: 160°C per 5÷10 sec
Passo 2,54mm ; Interasse 2,54mm
Pin di sezione quadrata di lato 0,64mm
Foro raccomandato nel circuito stampato: Ø 1,02mm

MATERIALI:

Supporto plastico: Nylon 6T (Arlen)
Pin (contatto): Ottone
Finitura: Stagno puro o Oro su Nichel



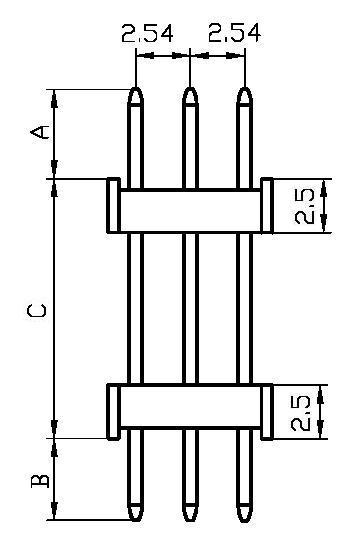

Tripla fila, doppia plastica
Codice: CM-254-D-3-xx-2-yy-A/B/C
xx numero di vie per fila (02÷50)
yy plating (vedi tabella)

A/B dimensione pins sopra e sotto
C distanza tra le battute delle plastiche







Clicca qui per eseguire un ordine o chiedere
informazioni costruendo il codice completo




SPECIFICHE ELETTRICHE E MECCANICHE

Corrente: 3A
Resistenza d'isolamento: 5000MΩ Min.
Resistenza di contatto: 10mΩ Max.
Voltaggio dielettrico:1000V AC per un minuto
Temperatura di esercizio: -40°C ÷ +105°C
Temperatura di picco: 160°C per 5÷10 sec
Passo 2,54mm ; Interassi 2,54mm
Pin di sezione quadrata di lato 0,64mm
Foro raccomandato nel circuito stampato: Ø 1,02mm

MATERIALI:

Supporto plastico: Nylon 6T (Arlen)
Pin (contatto): Ottone
Finitura: Stagno puro o Oro su Nichel




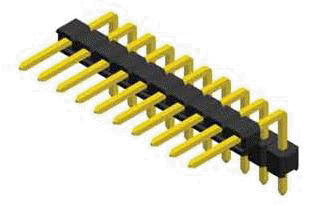

Singola fila, singola plastica, SMT

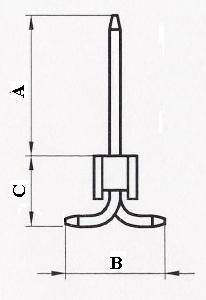

Codice: CM-254-S-1-xx-1-yy-A/B/C
xx numero di vie per fila (02÷50)
yy plating (vedi tabella)

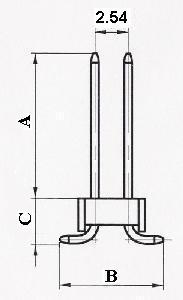

A lunghezza pins sopra la plastica
B larghezza piedinatura (standard 5.0mm)
C standard 2,3mm  2,5mm  o  3,3mm
vedi disegno tecnico per maggiori dettagli



Clicca qui per eseguire un ordine o chiedere
informazioni costruendo il codice completo




SPECIFICHE ELETTRICHE E MECCANICHE

Corrente: 3A
Resistenza d'isolamento: 5000MΩ Min.
Resistenza di contatto: 10mΩ Max.
Voltaggio dielettrico:1000V AC per un minuto
Temperatura di esercizio: -40°C ÷ +105°C
Temperatura di picco: 160°C per 5÷10 sec
Passo 2,54mm
Pin di sezione quadrata di lato 0,64mm
Piazzola raccomandata su CS 1,0mm x 2,8mm

MATERIALI:

Supporto plastico: Nylon 6T (Arlen)
Pin (contatto): Ottone
Finitura: Stagno puro o Oro su Nichel
Possibilità opzionale di avere Cap per pick and place e confezionamento in stecche, scatole o in tape and reel




Doppia fila, singola plastica, SMT

Codice: CM-254-S-2-xx-1-yy-A/B/C
xx numero di vie per fila (02÷50)
yy plating (vedi tabella)

A lunghezza pins sopra la plastica
B larghezza piedinatura (standard 7,5mm)
C 2,3mm  2,5mm  o   3,3mm
vedi disegno tecnico per maggiori dettagli



Clicca qui per eseguire un ordine o chiedere
informazioni costruendo il codice completo






SPECIFICHE ELETTRICHE E MECCANICHE

Corrente: 3A
Resistenza d'isolamento: 5000MΩ Min.
Resistenza di contatto: 10mΩ Max.
Voltaggio dielettrico:1000V AC per un minuto
Temperatura di esercizio: -40°C ÷ +105°C
Temperatura di picco: 160°C per 5÷10 sec
Passo 2,54mm ; Interasse 2,54mm
Pin di sezione quadrata di lato 0,64mm
Piazzola raccomandata su CS 1,0mm x 2,8mm

MATERIALI:

Supporto plastico: Nylon 6T (Arlen)
Pin (contatto): Ottone
Finitura: Stagno puro o Oro su Nichel
Possibilità opzionale di avere piedini di posizionamento, Cap per pick and place e confezionamento in stecche, scatole o in tape and reel



Singola fila, doppia plastica, SMT

Codice: CM-254-S-1-xx-2-yy-A/B/C/D
xx numero di vie per fila (02÷50)
yy plating (vedi tabella)

A lunghezza pins lato contatto
B larghezza piedinatura (standard 5.0mm)
C 1,5mm  1,7mm  o   2,5mm
vedi disegno tecnico per maggiori dettagli



Clicca qui per eseguire un ordine o chiedere
informazioni costruendo il codice completo






SPECIFICHE ELETTRICHE E MECCANICHE

Corrente: 3A
Resistenza d'isolamento: 5000MΩ Min.
Resistenza di contatto: 10mΩ Max.
Voltaggio dielettrico:1000V AC per un minuto
Temperatura di esercizio: -40°C ÷ +105°C
Temperatura di picco: 160°C per 5÷10 sec
Passo 2,54mm
Pin di sezione quadrata di lato 0,64mm
Piazzola raccomandata su CS 1,0mm x 3,0mm

MATERIALI:

Supporto plastico: Nylon 6T (Arlen)
Pin (contatto): Ottone
Finitura: Stagno puro o Oro su Nichel
Possibilità opzionale di avere Cap per pick and place e confezionamento in stecche, scatole o in tape and reel



Doppia fila, doppia plastica, SMT

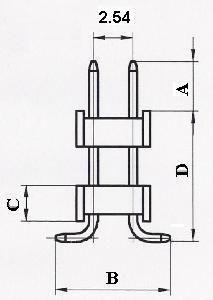

Codice: CM-254-S-2-xx-2-yy-A/B/C/D
xx numero di vie per fila (02÷50)
yy plating (vedi tabella)

A lunghezza pins lato contatto
B larghezza piedinatura (standard 7.5mm)
C 1,5mm  1,7mm  o   2,5mm
vedi disegno tecnico per maggiori dettagli



Clicca qui per eseguire un ordine o chiedere
informazioni costruendo il codice completo






SPECIFICHE ELETTRICHE E MECCANICHE

Corrente: 3A
Resistenza d'isolamento: 5000MΩ Min.
Resistenza di contatto: 10mΩ Max.
Voltaggio dielettrico:1000V AC per un minuto
Temperatura di esercizio: -40°C ÷ +105°C
Temperatura di picco: 160°C per 5÷10 sec
Passo 2,54mm ; Interasse 2,54mm
Pin di sezione quadrata di lato 0,64mm
Piazzola raccomandata su CS 1,0mm x 2,8mm

MATERIALI:

Supporto plastico: Nylon 6T (Arlen)
Pin (contatto): Ottone
Finitura: Stagno puro o Oro su Nichel
Possibilità opzionale di avere piedini di posizionamento, Cap per pick and place e confezionamento in stecche, scatole o in tape and reel

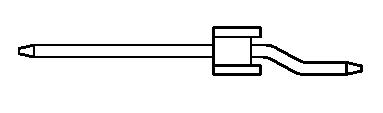

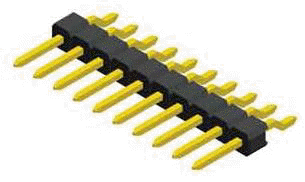

Singola fila, SMT orizzontale

Codice: CM-254-H-1-xx-1-yy-A
xx numero di vie per fila (02÷50)
yy plating (vedi tabella)

A lunghezza pins lato contatto

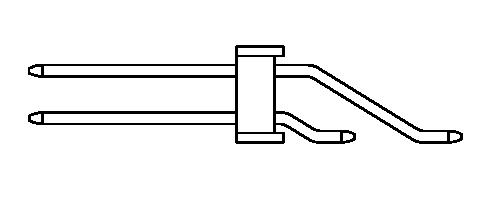

vedi disegno tecnico per maggiori dettagli



Clicca qui per eseguire un ordine o chiedere
informazioni costruendo il codice completo







SPECIFICHE ELETTRICHE E MECCANICHE

Corrente: 3A
Resistenza d'isolamento: 5000MΩ Min.
Resistenza di contatto: 10mΩ Max.
Voltaggio dielettrico:1000V AC per un minuto
Temperatura di esercizio: -40°C ÷ +105°C
Temperatura di picco: 160°C per 5÷10 sec
Passo 2,54mm
Pin di sezione quadrata di lato 0,64mm
Piazzola raccomandata su CS 1,0mm x 2,5mm

MATERIALI:

Supporto plastico: Nylon 6T (Arlen)
Pin (contatto): Ottone
Finitura: Stagno puro o Oro su Nichel
Possibilità opzionale di avere piedini di posizionamento, Cap per pick and place e confezionamento in stecche, scatole o in tape and reel



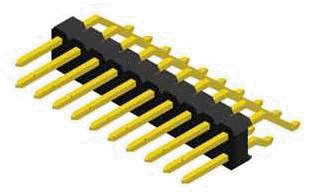

Doppia fila, SMT orizzontale

Codice: CM-254-H-2-xx-1-yy-A
xx numero di vie per fila (02÷50)
yy plating (vedi tabella)

A lunghezza pins lato contatto
vedi disegno tecnico per maggiori dettagli






Clicca qui per eseguire un ordine o chiedere
informazioni costruendo il codice completo






SPECIFICHE ELETTRICHE E MECCANICHE

Corrente: 3A
Resistenza d'isolamento: 5000MΩ Min.
Resistenza di contatto: 10mΩ Max.
Voltaggio dielettrico:1000V AC per un minuto
Temperatura di esercizio: -40°C ÷ +105°C
Temperatura di picco: 160°C per 5÷10 sec
Passo 2,54mm ; Interasse 2,54mm
Pin di sezione quadrata di lato 0,64mm
Piazzola raccomandata su CS 1,27mm x 2,54mm

MATERIALI:

Supporto plastico: Nylon 6T (Arlen)
Pin (contatto): Ottone
Finitura: Stagno puro o Oro su Nichel
Possibilità opzionale di avere piedini di posizionamento, Cap per pick and place e confezionamento in stecche, scatole o in tape and reel

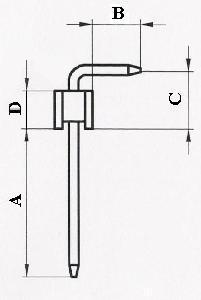

Singola fila, singola plastica, 90°

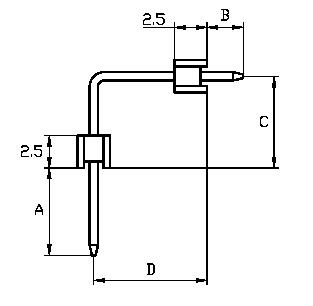

Codice: CM-254-A-1-xx-1-yy-A/B/C/D
xx numero di vie per fila (02÷50)
yy plating (vedi tabella)

Il contatto si può avere sia sul lato A sia su quello B.
A seconda di questo la plastica sarà girata con i
piedini rivolti da una o dall'altra parte (salvo
esplicita richiesta i piedini saranno rivolti verso il
più corto tra A e B).

D 1,5mm   1,7mm   o   2,5mm
vedi disegno tecnico per maggiori dettagli






Clicca qui per eseguire un ordine o chiedere
informazioni costruendo il codice completo











SPECIFICHE ELETTRICHE E MECCANICHE

Corrente: 3A
Resistenza d'isolamento: 5000MΩ Min.
Resistenza di contatto: 10mΩ Max.
Voltaggio dielettrico:1000V AC per un minuto
Temperatura di esercizio: -40°C ÷ +105°C
Temperatura di picco: 160°C per 5÷10 sec
Passo 2,54mm
Pin di sezione quadrata di lato 0,64mm
Foro raccomandato nel circuito stampato: Ø 1,02mm

MATERIALI:

Supporto plastico: Nylon 6T (Arlen)
Pin (contatto): Ottone
Finitura: Stagno puro o Oro su Nichel

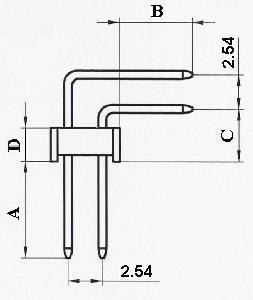

Doppia fila, singola plastica, 90°

Codice: CM-254-A-2-xx-1-yy-A/B/C/D
xx numero di vie per fila (02÷50)
yy plating (vedi tabella)

Il contatto si può avere sia sul lato A sia su quello B.
A seconda di questo la plastica sarà girata con i
piedini rivolti da una o dall'altra parte (salvo
esplicita richiesta i piedini saranno rivolti verso il
più corto tra A e B).

D 1,5mm   1,7mm   o   2,5mm
vedi disegno tecnico per maggiori dettagli






Clicca qui per eseguire un ordine o chiedere
informazioni costruendo il codice completo








SPECIFICHE ELETTRICHE E MECCANICHE

Corrente: 3A
Resistenza d'isolamento: 5000MΩ Min.
Resistenza di contatto: 10mΩ Max.
Voltaggio dielettrico:1000V AC per un minuto
Temperatura di esercizio: -40°C ÷ +105°C
Temperatura di picco: 160°C per 5÷10 sec
Passo 2,54mm ; Interasse 2,54mm
Pin di sezione quadrata di lato 0,64mm
Foro raccomandato nel circuito stampato: Ø 1,02mm

MATERIALI:

Supporto plastico: Nylon 6T (Arlen)
Pin (contatto): Ottone
Finitura: Stagno puro o Oro su Nichel

Tripla fila, singola plastica, 90°

Codice: CM-254-A-3-xx-1-yy-A/B/C
xx numero di vie per fila (02÷50)
yy plating (vedi tabella)

Il contatto si può avere sia sul lato A sia su quello B.
A seconda di questo la plastica sarà girata con i
piedini rivolti da una o dall'altra parte (salvo
esplicita richiesta i piedini saranno rivolti verso il
più corto tra A e B).

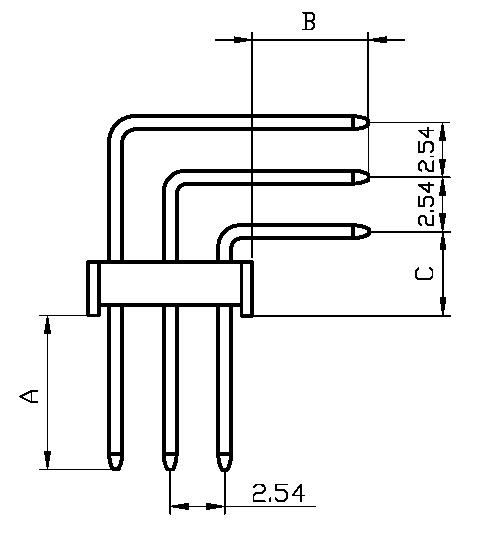

vedi disegno tecnico per maggiori dettagli






Clicca qui per eseguire un ordine o chiedere
informazioni costruendo il codice completo




SPECIFICHE ELETTRICHE E MECCANICHE

Corrente: 3A
Resistenza d'isolamento: 5000MΩ Min.
Resistenza di contatto: 10mΩ Max.
Voltaggio dielettrico:1000V AC per un minuto
Temperatura di esercizio: -40°C ÷ +105°C
Temperatura di picco: 160°C per 5÷10 sec
Passo 2,54mm ; Interasse 2,54mm
Pin di sezione quadrata di lato 0,64mm
Foro raccomandato nel circuito stampato: Ø 1,02mm

MATERIALI:

Supporto plastico: Nylon 6T (Arlen)
Pin (contatto): Ottone
Finitura: Stagno puro o Oro su Nichel


Singola fila, doppia plastica, 90°

Codice: CM-254-A-1-xx-2-yy-A/B/C/D
xx numero di vie per fila (02÷50)
yy plating (vedi tabella)

vedi disegno tecnico per maggiori dettagli





Clicca qui per eseguire un ordine o chiedere
informazioni costruendo il codice completo




SPECIFICHE ELETTRICHE E MECCANICHE

Corrente: 3A
Resistenza d'isolamento: 5000MΩ Min.
Resistenza di contatto: 10mΩ Max.
Voltaggio dielettrico:1000V AC per un minuto
Temperatura di esercizio: -40°C ÷ +105°C
Temperatura di picco: 160°C per 5÷10 sec
Passo 2,54mm
Pin di sezione quadrata di lato 0,64mm
Foro raccomandato nel circuito stampato: Ø 1,02mm

MATERIALI:

Supporto plastico: Nylon 6T (Arlen)
Pin (contatto): Ottone
Finitura: Stagno puro o Oro su Nichel



Doppia fila, doppia plastica, 90°

Codice: CM-254-A-2-xx-2-yy-A/B/C/D
xx numero di vie per fila (02÷50)
yy plating (vedi tabella)

vedi disegno tecnico per maggiori dettagli





Clicca qui per eseguire un ordine o chiedere
informazioni costruendo il codice completo






SPECIFICHE ELETTRICHE E MECCANICHE

Corrente: 3A
Resistenza d'isolamento: 5000MΩ Min.
Resistenza di contatto: 10mΩ Max.
Voltaggio dielettrico:1000V AC per un minuto
Temperatura di esercizio: -40°C ÷ +105°C
Temperatura di picco: 160°C per 5÷10 sec
Passo 2,54mm ; Interasse 2,54mm
Pin di sezione quadrata di lato 0,64mm
Foro raccomandato nel circuito stampato: Ø 1,02mm

MATERIALI:

Supporto plastico: Nylon 6T (Arlen)
Pin (contatto): Ottone
Finitura: Stagno puro o Oro su Nichel



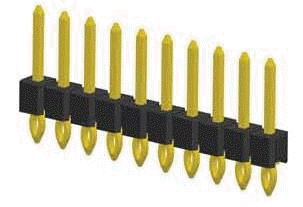

Singola fila, singola plastica, press fit

Codice: CM-254-P-1-xx-1-yy-A/B
xx numero di vie per fila (02÷40)
yy plating (vedi tabella)
A/B dimensione pins sopra e sotto
C 2,5mm

vedi disegno tecnico per maggiori dettagli





Clicca qui per eseguire un ordine o chiedere
informazioni costruendo il codice completo




SPECIFICHE ELETTRICHE E MECCANICHE

Corrente: 3A
Resistenza d'isolamento: 5000MΩ Min.
Resistenza di contatto: 10mΩ Max.
Voltaggio dielettrico:1000V AC per un minuto
Temperatura di esercizio: -40°C ÷ +105°C
Temperatura di picco: 160°C per 5÷10 sec
Passo 2,54mm
Pin di sezione quadrata di lato 0,64mm
Foro raccomandato nel circuito stampato: Ø 1,02mm

MATERIALI:

Supporto plastico: Nylon 6T (Arlen)
Pin (contatto): Ottone
Finitura: Stagno puro o Oro su Nichel


Doppia fila, singola plastica, press fit

Codice: CM-254-P-2-xx-1-yy-A/B
xx numero di vie per fila (02÷40)
yy plating (vedi tabella)
A/B dimensione pins sopra e sotto
C 2,5mm

vedi disegno tecnico per maggiori dettagli





Clicca qui per eseguire un ordine o chiedere
informazioni costruendo il codice completo




SPECIFICHE ELETTRICHE E MECCANICHE

Corrente: 3A
Resistenza d'isolamento: 5000MΩ Min.
Resistenza di contatto: 10mΩ Max.
Voltaggio dielettrico:1000V AC per un minuto
Temperatura di esercizio: -40°C ÷ +105°C
Temperatura di picco: 160°C per 5÷10 sec
Passo 2,54mm ; Interasse 2,54mm
Pin di sezione quadrata di lato 0,64mm
Foro raccomandato nel circuito stampato: Ø 1,02mm

MATERIALI:

Supporto plastico: Nylon 6T (Arlen)
Pin (contatto): Ottone
Finitura: Stagno puro o Oro su Nichel


Altri connettori a passo 2.54mm

Connettori femmina a passo 2.54mm



Altre pagine correlate:   connettori a passo maggiore

connettori maschi a passo 2.0mm

connettori femmina a passo 2.0mm

connettori maschi a passo 1.27mm

connettori femmina a passo 1.27mm

connettori a passo minore



     Tel. : +39 039 6612297




                E-mail:  info@fiortech.com    (informazioni generali)

   sales@fiortech.com  (informazioni commerciali)

   tech@fiortech.com   (informazioni tecniche)
