Singola fila,
singola plastica |
|
SPECIFICHE ELETTRICHE E MECCANICHE Corrente: 1A Resistenza d'isolamento: 5000MΩ Min. Resistenza di contatto: 30mΩ Max. Voltaggio dielettrico:500V AC per un minuto Temperatura di esercizio: -40°C ÷ +105°C Temperatura di picco: 160°C per 5÷10 sec Passo 1,27mm Pin di sezione quadrata di lato 0,40mm Foro raccomandato nel circuito stampato: Ø 0.65mm MATERIALI: Supporto plastico: Nylon 6T (Arlen) Pin (contatto): Ottone Finitura: Stagno puro o Oro su Nichel |
|
|
|
|
SPECIFICHE ELETTRICHE E MECCANICHE Corrente: 1A Resistenza d'isolamento: 5000MΩ Min. Resistenza di contatto: 30mΩ Max. Voltaggio dielettrico:500V AC per un minuto Temperatura di esercizio: -40°C ÷ +105°C Temperatura di picco: 160°C per 5÷10 sec Passo 1,27mm ; Interasse: 1,27mm Pin di sezione quadrata di lato 0,40mm Foro raccomandato nel circuito stampato: Ø 0.65mm MATERIALI: Supporto plastico: Nylon 6T (Arlen) Pin (contatto): Ottone Finitura: Stagno puro o Oro su Nichel |
|
|
|
SPECIFICHE ELETTRICHE E MECCANICHE Corrente: 1A Resistenza d'isolamento: 5000MΩ Min. Resistenza di contatto: 30mΩ Max. Voltaggio dielettrico:500V AC per un minuto Temperatura di esercizio: -40°C ÷ +105°C Temperatura di picco: 160°C per 5÷10 sec Passo 1,27mm Pin di sezione quadrata di lato 0,40mm Foro raccomandato nel circuito stampato: Ø 0.65mm MATERIALI: Supporto plastico: Nylon 6T (Arlen) Pin (contatto): Ottone Finitura: Stagno puro o Oro su Nichel |
|
|
|
SPECIFICHE ELETTRICHE E MECCANICHE Corrente: 1A Resistenza d'isolamento: 5000MΩ Min. Resistenza di contatto: 30mΩ Max. Voltaggio dielettrico:500V AC per un minuto Temperatura di esercizio: -40°C ÷ +105°C Temperatura di picco: 160°C per 5÷10 sec Passo 1,27mm ; Interasse 1,27mm Pin di sezione quadrata di lato 0,40mm Foro raccomandato nel circuito stampato: Ø 0.65mm MATERIALI: Supporto plastico: Nylon 6T (Arlen) Pin (contatto): Ottone Finitura: Stagno puro o Oro su Nichel |
Singola fila, singola plastica, SMT Codice: CM-127-S-1-xx-1-yy-A/B/C xx numero di vie per fila (01÷50) yy plating (vedi tabella) A lunghezza pins sopra la plastica B larghezza piedinatura (standard 5.0mm) C 1,5mm 2,0mm o 3,0mm vedi disegno tecnico per maggiori dettagli Clicca qui per eseguire un ordine o chiedere informazioni costruendo il codice completo |
|
|
SPECIFICHE ELETTRICHE E MECCANICHE Corrente: 1A Resistenza d'isolamento: 5000MΩ Min. Resistenza di contatto: 30mΩ Max. Voltaggio dielettrico:500V AC per un minuto Temperatura di esercizio: -40°C ÷ +105°C Temperatura di picco: 160°C per 5÷10 sec Passo 1,27mm Pin di sezione quadrata di lato 0,40mm Piazzola raccomandata su CS 0,76mm x 3,0mm MATERIALI: Supporto plastico: Nylon 6T (Arlen) Pin (contatto): Ottone Finitura: Stagno puro o Oro su Nichel |

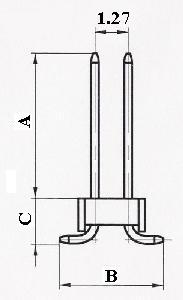

Doppia fila, singola plastica, SMT Codice: CM-127-S-2-xx-1-yy-A/B/C xx numero di vie per fila (01÷50) yy plating (vedi tabella) A lunghezza pins sopra la plastica B larghezza piedinatura (standard 5.5mm) C 1,5mm 2,0mm 2,2mm 2,5mm o 3,0mm vedi disegno tecnico per maggiori dettagli Clicca qui per eseguire un ordine o chiedere informazioni costruendo il codice completo |
|
|
SPECIFICHE ELETTRICHE E MECCANICHE Corrente: 1A Resistenza d'isolamento: 5000MΩ Min. Resistenza di contatto: 30mΩ Max. Voltaggio dielettrico:500V AC per un minuto Temperatura di esercizio: -40°C ÷ +105°C Temperatura di picco: 160°C per 5÷10 sec Passo 1,27mm ; Interasse 1,27mm Pin di sezione quadrata di lato 0,40mm Piazzola raccomandata su CS 0,76mm x 3,0mm MATERIALI: Supporto plastico: Nylon 6T (Arlen) Pin (contatto): Ottone Finitura: Stagno puro o Oro su Nichel Possibilità opzionale di avere piedini di posizionamento, Cap per pick and place e confezionamento in stecche, scatole o in tape and reel |
|
|
|
SPECIFICHE ELETTRICHE E MECCANICHE Corrente: 1A Resistenza d'isolamento: 5000MΩ Min. Resistenza di contatto: 30mΩ Max. Voltaggio dielettrico:500V AC per un minuto Temperatura di esercizio: -40°C ÷ +105°C Temperatura di picco: 160°C per 5÷10 sec Passo 1,27mm Pin di sezione quadrata di lato 0,40mm Piazzola raccomandata su CS 0,76mm x 3,0mm MATERIALI: Supporto plastico: Nylon 6T (Arlen) Pin (contatto): Ottone Finitura: Stagno puro o Oro su Nichel |
|
|
|
SPECIFICHE ELETTRICHE E MECCANICHE Corrente: 1A Resistenza d'isolamento: 5000MΩ Min. Resistenza di contatto: 30mΩ Max. Voltaggio dielettrico:500V AC per un minuto Temperatura di esercizio: -40°C ÷ +105°C Temperatura di picco: 160°C per 5÷10 sec Passo 1,27mm ; Interasse 1,27mm Pin di sezione quadrata di lato 0,40mm Piazzola raccomandata su CS 0,76mm x 3,0mm MATERIALI: Supporto plastico: Nylon 6T (Arlen) Pin (contatto): Ottone Finitura: Stagno puro o Oro su Nichel Possibilità opzionale di avere piedini di posizionamento, Cap per pick and place e confezionamento in stecche, scatole o in tape and reel |
Singola fila, singola plastica, piegato 90° Codice: CM-127-A-1-xx-1-yy-A/B/C xx numero di vie per fila (01÷50) yy plating (vedi tabella) A lunghezza pins sotto la plastica B lunghezza pins lato plastica C valori standard (1,5mm 2,0mm 3,0mm) Clicca qui per eseguire un ordine o chiedere informazioni costruendo il codice completo |
|
|
SPECIFICHE ELETTRICHE E MECCANICHE Corrente: 1A Resistenza d'isolamento: 5000MΩ Min. Resistenza di contatto: 30mΩ Max. Voltaggio dielettrico:500V AC per un minuto Temperatura di esercizio: -40°C ÷ +105°C Temperatura di picco: 160°C per 5÷10 sec Passo 1,27mm Pin di sezione quadrata di lato 0,40mm Foro raccomandato nel circuito stampato: Ø 0.65mm MATERIALI: Supporto plastico: Nylon 6T (Arlen) Pin (contatto): Ottone Finitura: Stagno puro o Oro su Nichel |

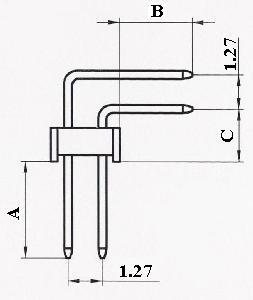

Doppia fila, singola plastica, piegato 90° Codice: CM-127-A-2-xx-1-yy-A/B/C xx numero di vie per fila (01÷50) yy plating (vedi tabella) A lunghezza pins sotto la plastica B lunghezza pins lato plastica C 1,5mm 2,0mm 2,2mm 2,5mm o 3,0mm Clicca qui per eseguire un ordine o chiedere informazioni costruendo il codice completo |
|
|
SPECIFICHE ELETTRICHE E MECCANICHE Corrente: 1A Resistenza d'isolamento: 5000MΩ Min. Resistenza di contatto: 30mΩ Max. Voltaggio dielettrico:500V AC per un minuto Temperatura di esercizio: -40°C ÷ +105°C Temperatura di picco: 160°C per 5÷10 sec Passo 1,27mm ; Interasse 1,27mm Pin di sezione quadrata di lato 0,40mm Foro raccomandato nel circuito stampato: Ø 0.65mm MATERIALI: Supporto plastico: Nylon 6T (Arlen) Pin (contatto): Ottone Finitura: Stagno puro o Oro su Nichel |

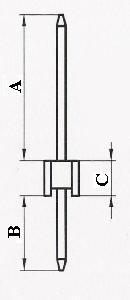

Singola fila, singola plastica Codice: CM-127-D-1-xx-1-yy-A/B/C xx numero di vie per fila (02÷50) yy plating (vedi tabella) A/B dimensione pins sopra e sotto C altezza plastica (1,7mm 2,0mm 2,5mm) Clicca qui per eseguire un ordine o chiedere informazioni costruendo il codice completo |
|
|
SPECIFICHE ELETTRICHE E MECCANICHE Corrente: 1A Resistenza d'isolamento: 5000MΩ Min. Resistenza di contatto: 30mΩ Max. Voltaggio dielettrico:500V AC per un minuto Temperatura di esercizio: -40°C ÷ +105°C Temperatura di picco: 160°C per 5÷10 sec Passo 1,27mm Pin di sezione quadrata di lato 0,46mm Foro raccomandato nel circuito stampato: Ø 0.65mm MATERIALI: Supporto plastico: Nylon 6T (Arlen) Pin (contatto): Ottone Finitura: Stagno puro o Oro su Nichel |

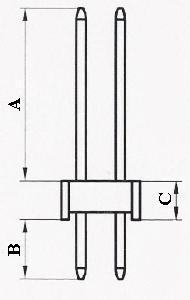

Doppia fila, singola plastica Codice: CM-127-D1-2-xx-1-yy-A/B/C xx numero di vie per fila (02÷50) yy plating (vedi tabella) A/B dimensione pins sopra e sotto C altezza plastica: 1,7mm o 2,5mm |
|
|
SPECIFICHE ELETTRICHE E MECCANICHE Corrente: 1A Resistenza d'isolamento: 5000MΩ Min. Resistenza di contatto: 30mΩ Max. Voltaggio dielettrico:500V AC per un minuto Temperatura di esercizio: -40°C ÷ +105°C Temperatura di picco: 160°C per 5÷10 sec Passo 1,27mm ; Interasse: 2,54mm Pin di sezione quadrata di lato 0,46mm Foro raccomandato nel circuito stampato: Ø 0.65mm MATERIALI: Supporto plastico: Nylon 6T (Arlen) Pin (contatto): Ottone Finitura: Stagno puro o Oro su Nichel |
Singola fila, doppia plastica Codice: CM-127-D-1-xx-2-yy-A/B/C/D xx numero di vie per fila (01÷50) yy plating (vedi tabella) A/B dimensione pins sopra e sotto D distanza tra le battute delle plastiche C altezza plastica (1,7mm 2,0mm 2,5mm) Clicca qui per eseguire un ordine o chiedere informazioni costruendo il codice completo |
|
|
SPECIFICHE ELETTRICHE E MECCANICHE Corrente: 1A Resistenza d'isolamento: 5000MΩ Min. Resistenza di contatto: 30mΩ Max. Voltaggio dielettrico:500V AC per un minuto Temperatura di esercizio: -40°C ÷ +105°C Temperatura di picco: 160°C per 5÷10 sec Passo 1,27mm Pin di sezione quadrata di lato 0,46mm Foro raccomandato nel circuito stampato: Ø 0.65mm MATERIALI: Supporto plastico: Nylon 6T (Arlen) Pin (contatto): Ottone Finitura: Stagno puro o Oro su Nichel |

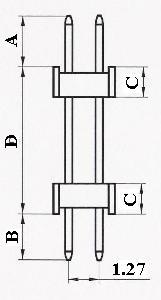

Doppia fila, singola plastica Codice: CM-127-D1-2-xx-2-yy-A/B/C xx numero di vie per fila (01÷50) yy plating (vedi tabella) A/B dimensione pins sopra e sotto C altezza plastica: 1,7mm o 2,5mm D distanza tra le battute delle plastiche |
|
|
SPECIFICHE ELETTRICHE E MECCANICHE Corrente: 1A Resistenza d'isolamento: 5000MΩ Min. Resistenza di contatto: 30mΩ Max. Voltaggio dielettrico:500V AC per un minuto Temperatura di esercizio: -40°C ÷ +105°C Temperatura di picco: 160°C per 5÷10 sec Passo 1,27mm ; Interasse: 2,54mm Pin di sezione quadrata di lato 0,46mm Foro raccomandato nel circuito stampato: Ø 0.65mm MATERIALI: Supporto plastico: Nylon 6T (Arlen) Pin (contatto): Ottone Finitura: Stagno puro o Oro su Nichel |

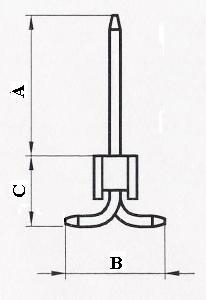

Singola fila, singola plastica, SMT Codice: CM-127-S-1-xx-1-yy-A/B/C xx numero di vie per fila (01÷50) yy plating (vedi tabella) A lunghezza pins sopra la plastica B larghezza piedinatura (standard 5.0mm) C 2,2mm 2,5mm o 3,0mm vedi disegno tecnico per maggiori dettagli Clicca qui per eseguire un ordine o chiedere informazioni costruendo il codice completo |
|
|
SPECIFICHE ELETTRICHE E MECCANICHE Corrente: 1A Resistenza d'isolamento: 5000MΩ Min. Resistenza di contatto: 30mΩ Max. Voltaggio dielettrico:500V AC per un minuto Temperatura di esercizio: -40°C ÷ +105°C Temperatura di picco: 160°C per 5÷10 sec Passo 1,27mm Pin di sezione quadrata di lato 0,46mm Piazzola raccomandata su CS 0,74mm x 3,0mm MATERIALI: Supporto plastico: Nylon 6T (Arlen) Pin (contatto): Ottone Finitura: Stagno puro o Oro su Nichel |

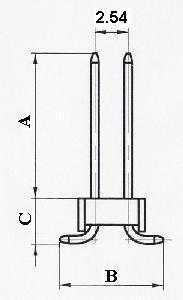

Doppia fila, singola plastica, SMT Codice: CM-127-S1-2-xx-1-yy-A/B/C xx numero di vie per fila (01÷50) yy plating (vedi tabella) A lunghezza pins sopra la plastica B larghezza piedinatura (standard 7.2mm) C 2,2mm o 3,0mm vedi disegno tecnico per maggiori dettagli |
|
|
SPECIFICHE ELETTRICHE E MECCANICHE Corrente: 1A Resistenza d'isolamento: 5000MΩ Min. Resistenza di contatto: 30mΩ Max. Voltaggio dielettrico:500V AC per un minuto Temperatura di esercizio: -40°C ÷ +105°C Temperatura di picco: 160°C per 5÷10 sec Passo 1,27mm ; Interasse: 2,54mm Pin di sezione quadrata di lato 0,46mm Piazzola raccomandata su CS 0,74mm x 3,0mm MATERIALI: Supporto plastico: Nylon 6T (Arlen) Pin (contatto): Ottone Finitura: Stagno puro o Oro su Nichel |

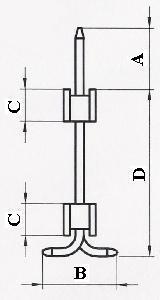

Singola fila, doppia plastica, SMT Codice: CM-127-S-1-xx-2-yy-A/B/C/D xx numero di vie per fila (01÷50) yy plating (vedi tabella) A lunghezza pins sopra la plastica B larghezza piedinatura (standard 5.0mm) C 1,7mm 2,0mm o 2,5mm vedi disegno tecnico per maggiori dettagli Clicca qui per eseguire un ordine o chiedere informazioni costruendo il codice completo |
|
|
SPECIFICHE ELETTRICHE E MECCANICHE Corrente: 1A Resistenza d'isolamento: 5000MΩ Min. Resistenza di contatto: 30mΩ Max. Voltaggio dielettrico:500V AC per un minuto Temperatura di esercizio: -40°C ÷ +105°C Temperatura di picco: 160°C per 5÷10 sec Passo 1,27mm Pin di sezione quadrata di lato 0,46mm Piazzola raccomandata su CS 0,74mm x 3,0mm MATERIALI: Supporto plastico: Nylon 6T (Arlen) Pin (contatto): Ottone Finitura: Stagno puro o Oro su Nichel |

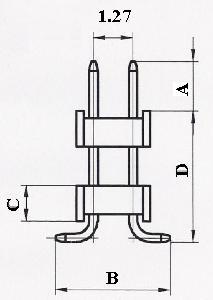

Doppia fila, singola plastica, SMT Codice: CM-127-S1-2-xx-2-yy-A/B/C/D xx numero di vie per fila (01÷50) yy plating (vedi tabella) A lunghezza pins sopra la plastica B larghezza piedinatura (standard 7.2mm) C 1,7mm o 2,5mm vedi disegno tecnico per maggiori dettagli |
|
|
SPECIFICHE ELETTRICHE E MECCANICHE Corrente: 1A Resistenza d'isolamento: 5000MΩ Min. Resistenza di contatto: 30mΩ Max. Voltaggio dielettrico:500V AC per un minuto Temperatura di esercizio: -40°C ÷ +105°C Temperatura di picco: 160°C per 5÷10 sec Passo 1,27mm ; Interasse: 2,54mm Pin di sezione quadrata di lato 0,46mm Piazzola raccomandata su CS 0,74mm x 3,0mm MATERIALI: Supporto plastico: Nylon 6T (Arlen) Pin (contatto): Ottone Finitura: Stagno puro o Oro su Nichel |
Singola fila, singola plastica, piegato 90° Codice: CM-127-A-1-xx-1-yy-A/B/C xx numero di vie per fila (01÷50) yy plating (vedi tabella) A lunghezza pins sotto la plastica B lunghezza pins lato plastica C valori standard (2,2mm 2,5mm 3,0mm) Clicca qui per eseguire un ordine o chiedere informazioni costruendo il codice completo |
|
|
SPECIFICHE ELETTRICHE E MECCANICHE Corrente: 1A Resistenza d'isolamento: 5000MΩ Min. Resistenza di contatto: 30mΩ Max. Voltaggio dielettrico:500V AC per un minuto Temperatura di esercizio: -40°C ÷ +105°C Temperatura di picco: 160°C per 5÷10 sec Passo 1,27mm Pin di sezione quadrata di lato 0,46mm Foro raccomandato nel circuito stampato: Ø 0.65mm MATERIALI: Supporto plastico: Nylon 6T (Arlen) Pin (contatto): Ottone Finitura: Stagno puro o Oro su Nichel |

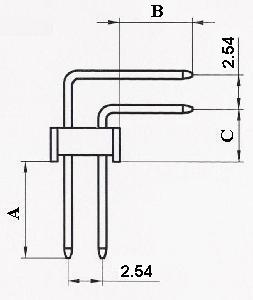

Doppia fila, singola plastica, piegato 90° Codice: CM-127-A1-2-xx-1-yy-A/B/C xx numero di vie per fila (01÷50) yy plating (vedi tabella) A lunghezza pins sotto la plastica B lunghezza pins lato plastica C 2,2mm o 3,0mm |
|
|
SPECIFICHE ELETTRICHE E MECCANICHE Corrente: 1A Resistenza d'isolamento: 5000MΩ Min. Resistenza di contatto: 30mΩ Max. Voltaggio dielettrico:500V AC per un minuto Temperatura di esercizio: -40°C ÷ +105°C Temperatura di picco: 160°C per 5÷10 sec Passo 1,27mm ; Interasse: 2,54mm Pin di sezione quadrata di lato 0,46mm Foro raccomandato nel circuito stampato: Ø 0.65mm MATERIALI: Supporto plastico: Nylon 6T (Arlen) Pin (contatto): Ottone Finitura: Stagno puro o Oro su Nichel |
