CODIFICA DEI CONNETTORI MASCHI A PASSO 1.27mm

(Costruite il Vostro connettore su misura)

Caratteristiche del connettore:                                  [DIMENSIONI]

Inserire le dimensioni basandosi sul disegno della tipologia di connettore desiderato.

Le dimensioni A, B, C ed eventualmente D, devono essere espresse in mm.

Sono ammesse fino a due cifre decimali separate da una virgola.

Cliccare sull'icona corrispondente al connettore desiderato o scorrere la pagina per avere le opzioni di ciascuno:

 A seguire dettagli sui diversi tipi di connettore:

Inserite le dimensioni A, B e C desiderate.

Per quanto riguarda l'altezza del supporto plastico (C)

sono possibili le seguenti soluzioni:

C = 1,0 (plastica alta 1.00 mm che monta pin di sezione quadra 0.40mm)

C = 1,5 (plastica alta 1.50 mm che monta pin di sezione quadra 0.40mm)

C = 2,5 (plastica alta 2.50 mm che monta pin di sezione quadra 0.40mm o 0.46mm) *

C = 1,7 (plastica alta 1.70 mm che monta pin di sezione quadra 0.46mm)

   * specificare nelle note della richiesta quale tipo di pin si desidera.

Al ricevimento del modulo correttamente compilato, i nostri uffici provvederanno a

farVi avere nel più breve tempo possibile il disegno tecnico dettagliato e le

specifiche tecniche.

       Inizio pagina

Inserite le dimensioni A, B e C desiderate.

Per quanto riguarda le dimensioni standard di C

sono possibili le seguenti soluzioni:

C = 1,5 (plastica alta 1.00 mm che monta pin di sezione quadra 0.40mm)

C = 2,0 (plastica alta 1.50 mm che monta pin di sezione quadra 0.40mm)

C = 3,0 (plastica alta 2.50 mm che monta pin di

                sezione quadra 0.40mm o 0.46mm) *

C = 2,2 (plastica alta 1.70 mm che monta pin di sezione quadra 0.46mm)

   * specificare nelle note della richiesta quale tipo di pin si desidera.

Le dimensioni di C possono variare in base alle vostre esigenze: se ne

segnate una diversa dagli standard sopra indicati, specificate nelle note del modulo l'altezza della plastica desiderata e la sezione del pin (0.40mm possibile con plastiche alte 1.0mm, 1.50mm o 2.50mm o 0.46mm possibile con plastiche alte 1.70mm o 2.50mm). La dimensione standard di B è 5.00mm: è possibile variare questa dimensione ma in maniera limitata.

Al ricevimento del modulo correttamente compilato, i nostri uffici provvederanno a farVi avere nel più breve tempo possibile il disegno e le specifiche tecniche dettagliate.

       Inizio pagina

Inserite le dimensioni A, B e C desiderate.

Per quanto riguarda la quota C sono possibili le seguenti soluzioni:

C = 1,5 (plastica alta 1.00 mm che monta pin di sezione quadra 0.40mm)

C = 2,0 (plastica alta 1.50 mm che monta pin di sezione quadra 0.40mm)

C = 3,0 (plastica alta 2.50 mm che monta pin di sezione quadra 0.40mm)

C = 2,2 (plastica alta 1.70 mm che monta pin di sezione quadra 0.46mm)

C = 2,9 (plastica alta 2.50 mm che monta pin di sezione quadra 0.46mm)

Le dimensioni di C possono variare in base alle vostre esigenze: se ne

segnate una diversa dagli standard sopra indicati, specificate nelle note del

modulo l'altezza della plastica desiderata e la sezione del pin (0.40mm

possibile con plastiche alte 1.0mm, 1.50mm o 2.50mm o 0.46mm possibile con plastiche alte 1.70mm o 2.50mm).  Al ricevimento del modulo correttamente compilato, i nostri uffici provvederanno a farVi pervenire nel più breve tempo possibile il disegno tecnico dettagliato e le specifiche tecniche.

       Inizio pagina

Inserite le dimensioni A, B, C e D desiderate.

Per quanto riguarda l'altezza del supporto plastico (C)

sono possibili le seguenti soluzioni:

C = 1,0 (plastica alta 1.00 mm che monta pin di sezione quadra 0.40mm)

C = 1,5 (plastica alta 1.50 mm che monta pin di sezione quadra 0.40mm)

C = 2,5 (plastica alta 2.50 mm che monta pin di sezione quadra 0.40mm o 0.46mm) *

C = 1,7 (plastica alta 1.70 mm che monta pin di sezione quadra 0.46mm)

   * specificare nelle note della richiesta quale tipo di pin si desidera.

Al ricevimento del modulo correttamente compilato, i nostri uffici provvederanno a

farVi avere nel più breve tempo possibile il disegno e le specifiche tecniche dettagliate.

       Inizio pagina

Inserite le dimensioni A, B, C e D desiderate.

Per quanto riguarda l'altezza del supporto plastico (C)

sono possibili le seguenti soluzioni:

C = 1,0 (plastica alta 1.00 mm che monta pin di sezione quadra 0.40mm)

C = 1,5 (plastica alta 1.50 mm che monta pin di sezione quadra 0.40mm)

C = 2,5 (plastica alta 2.50 mm che monta pin di sezione quadra 0.40mm o 0.46mm)*

C = 1,7 (plastica alta 1.70 mm che monta pin di sezione quadra 0.46mm)

   * specificare nelle note della richiesta quale tipo di pin si desidera.

La dimensione standard di B è 5.00mm.

Al ricevimento del modulo correttamente compilato, i nostri uffici

provvederanno a farVi avere nel più breve tempo possibile il disegno tecnico dettagliato e le specifiche tecniche.

       Inizio pagina

Inserite le dimensioni A, B e C desiderate.

Per quanto riguarda l'altezza del supporto plastico (C)

sono possibili le seguenti soluzioni:

C = 1,0 (plastica alta 1.00 mm che monta pin di sezione quadra 0.40mm)

C = 1,5 (plastica alta 1.50 mm che monta pin di sezione quadra 0.40mm)

C = 1,7 (plastica alta 1.70 mm che monta pin di sezione quadra 0.40mm)

C = 2,0 (plastica alta 2.00 mm che monta pin di sezione quadra 0.40mm)

C = 2,5 (plastica alta 2.50 mm che monta pin di sezione quadra 0.40mm)

Al ricevimento del modulo correttamente compilato, i nostri uffici provvederanno

a farVi avere nel più breve tempo possibile il disegno tecnico dettagliato e le

specifiche tecniche.

       Inizio pagina

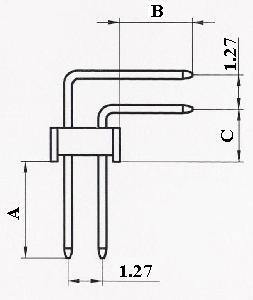

Inserite le dimensioni A, B e C desiderate.

Per quanto riguarda l'altezza del supporto plastico (C)

sono possibili le seguenti soluzioni:

C = 1,5 (plastica alta 1.00 mm che monta pin di sezione quadra 0.40mm)

C = 2,0 (plastica alta 1.50 mm che monta pin di sezione quadra 0.40mm)

C = 2,2 (plastica alta 1.70 mm che monta pin di sezione quadra 0.40mm)

C = 2,5 (plastica alta 2.00 mm che monta pin di sezione quadra 0.40mm)

C = 3,0 (plastica alta 2.50 mm che monta pin di sezione quadra 0.40mm)

Le dimensioni di C possono variare in base alle vostre esigenze: se ne

segnate una diversa dagli standard sopra indicati, specificate nelle note del

modulo l'altezza della plastica desiderata. La dimensione standard di B è 5.50mm: è possibile variare questa dimensione ma in maniera limitata.

Al ricevimento del modulo correttamente compilato, i nostri uffici provvederanno a farVi avere nel più breve tempo possibile il disegno tecnico dettagliato e le specifiche tecniche.

       Inizio pagina

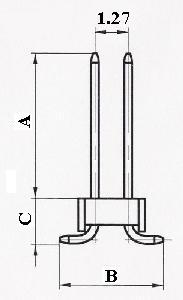

Inserite le dimensioni A, B e C desiderate.

Per quanto riguarda l'altezza del supporto plastico (C)

sono possibili le seguenti soluzioni:

C = 1,5 (plastica alta 1.00 mm che monta pin di sezione quadra 0.40mm)

C = 2,0 (plastica alta 1.50 mm che monta pin di sezione quadra 0.40mm)

C = 2,2 (plastica alta 1.70 mm che monta pin di sezione quadra 0.40mm)

C = 2,5 (plastica alta 2.00 mm che monta pin di sezione quadra 0.40mm)

C = 3,0 (plastica alta 2.50 mm che monta pin di sezione quadra 0.40mm)

Le dimensioni di C possono variare in base alle vostre esigenze: se ne

segnate una diversa dagli standard sopra indicati, specificate nelle note del modulo l'altezza della plastica desiderata.

Al ricevimento del modulo correttamente compilato, i nostri uffici provvederanno a farVi avere nel più breve tempo possibile il disegno tecnico dettagliato e le specifiche tecniche.

       Inizio pagina

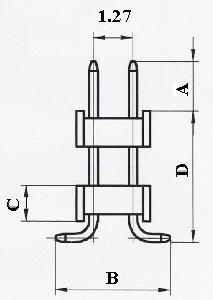

Inserite le dimensioni A, B, C e D desiderate.

Per quanto riguarda l'altezza del supporto plastico (C)

sono possibili le seguenti soluzioni:

C = 1,0 (plastica alta 1.00 mm che monta pin di sezione quadra 0.40mm)

C = 1,5 (plastica alta 1.50 mm che monta pin di sezione quadra 0.40mm)

C = 1,7 (plastica alta 1.70 mm che monta pin di sezione quadra 0.40mm)

C = 2,0 (plastica alta 2.00 mm che monta pin di sezione quadra 0.40mm)

C = 2,5 (plastica alta 2.50 mm che monta pin di sezione quadra 0.40mm)

Al ricevimento del modulo correttamente compilato, i nostri uffici provvederanno a

farVi avere nel più breve tempo possibile il disegno tecnico dettagliato e le

specifiche tecniche.

       Inizio pagina

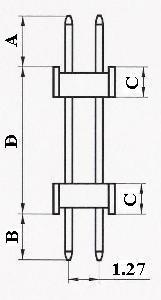

Inserite le dimensioni A, B, C e D desiderate.

Per quanto riguarda l'altezza del supporto plastico (C)

sono possibili le seguenti soluzioni:

C = 1,0 (plastica alta 1.00 mm che monta pin di sezione quadra 0.40mm)

C = 1.5 (plastica alta 1.50 mm che monta pin di sezione quadra 0.40mm)

C = 1.7 (plastica alta 1.70 mm che monta pin di sezione quadra 0.40mm)

C = 2,0 (plastica alta 2.00 mm che monta pin di sezione quadra 0.40mm)

C = 2,5 (plastica alta 2.50 mm che monta pin di sezione quadra 0.40mm)

La dimensione standard di B è 5.50mm.

Al ricevimento del modulo correttamente compilato, i nostri uffici

provvederanno a farVi avere nel più breve tempo possibile il disegno tecnico dettagliato e le specifiche tecniche.

       Inizio pagina

Siamo in grado di fornire anche connettori doppia fila a passo 1.27mm e interasse 2.54mm. Contattateci per maggiori dettagli o indicate le Vostre necessità sul modulo.

Per ogni combinazione o possibilità di costruzione di un connettore su misura che non fosse contemplata da questo sito, contattate il nostro Ufficio Tecnico e sarete adeguatamente assistiti.

 Le campionature, non essendo possibile produrre i pochi pins necessari con il plating adeguato, verranno fornite con il plating disponibile al momento della richiesta.
