CODIFICA DEI CONNETTORI MASCHI A PASSO 2.0mm (Costruite il Vostro connettore su misura)
Caratteristiche del connettore: [DIMENSIONI]
Inserire le dimensioni basandosi sul disegno della tipologia di connettore desiderato. Le dimensioni A, B, C ed eventualmente D, devono essere espresse in mm. Sono ammesse fino a due cifre decimali separate da una virgola.
Cliccare sull'icona corrispondente al connettore desiderato o scorrere la pagina per avere le opzioni di ciascuno:
A seguire dettagli sui diversi tipi di connettore:
Inserite le dimensioni A, B e C desiderate. Per quanto riguarda l'altezza del supporto plastico (C) sono possibili le seguenti soluzioni: C = 1,5 (plastica alta 1.50 mm che monta pin di sezione quadra 0.50mm) C = 2,0 (plastica alta 2.00 mm che monta pin di sezione quadra 0.50mm) Al ricevimento del modulo correttamente compilato, i nostri uffici provvederanno a farVi avere nel pių breve tempo possibile il disegno tecnico dettagliato e le specifiche tecniche.

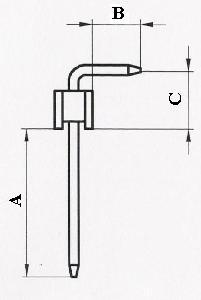

Inserite le dimensioni A, B e C desiderate. Per quanto riguarda l'altezza del supporto plastico (C) sono possibili le seguenti soluzioni: C = 2,20 (plastica alta 1.50 mm che monta pin di sezione quadra 0.50mm) C = 2,70 (plastica alta 2.00 mm che monta pin di sezione quadra 0.50mm) Le dimensioni di C possono variare in base alle vostre esigenze: se ne segnate una diversa dagli standard sopra indicati, specificate nelle note del modulo l'altezza della plastica desiderata. La dimensione standard di B č 4.20mm: č possibile variare questa dimensione ma in maniera limitata. Al ricevimento del modulo correttamente compilato, i nostri uffici provvederanno a farVi avere nel pių breve tempo possibile il disegno e le specifiche tecniche dettagliate.

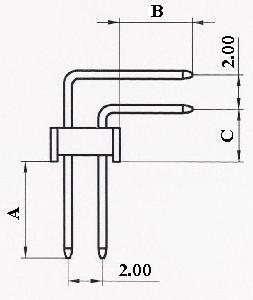

Inserite le dimensioni A, B e C desiderate. Per quanto riguarda la quota C sono possibili le seguenti soluzioni: C = 2,3 (plastica alta 1.50 mm che monta pin di sezione quadra 0.50mm) C = 2,8 (plastica alta 2.00 mm che monta pin di sezione quadra 0.50mm) Le dimensioni di C possono variare in base alle vostre esigenze: se ne segnate una diversa dagli standard sopra indicati, specificate nelle note del modulo l'altezza della plastica desiderata. Al ricevimento del modulo correttamente compilato, i nostri uffici provvederanno a farVi pervenire nel pių breve tempo possibile il disegno tecnico dettagliato e le specifiche tecniche.

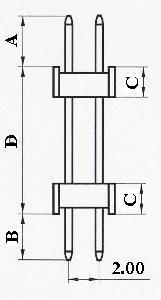

Inserite le dimensioni A, B, C e D desiderate. Per quanto riguarda l'altezza del supporto plastico (C) sono possibili le seguenti soluzioni: C = 1,5 (plastica alta 1.50 mm che monta pin di sezione quadra 0.50mm) C = 2,0 (plastica alta 2.00 mm che monta pin di sezione quadra 0.50mm) Al ricevimento del modulo correttamente compilato, i nostri uffici provvederanno a farVi avere nel pių breve tempo possibile il disegno e le specifiche tecniche dettagliate.
Inserite le dimensioni A, B, C e D desiderate. Per quanto riguarda l'altezza del supporto plastico (C) sono possibili le seguenti soluzioni: C = 1,5 (plastica alta 1.50 mm che monta pin di sezione quadra 0.50mm) C = 2,0 (plastica alta 2.00 mm che monta pin di sezione quadra 0.50mm) La dimensione standard di B č 4.20mm: č possibile variare questa dimensione ma in maniera limitata. Al ricevimento del modulo correttamente compilato, i nostri uffici provvederanno a farVi avere nel pių breve tempo possibile il disegno tecnico dettagliato e le specifiche tecniche.
Inserite le dimensioni A, B e C desiderate. Per quanto riguarda l'altezza del supporto plastico (C) sono possibili le seguenti soluzioni: C = 1,5 (plastica alta 1.50 mm che monta pin di sezione quadra 0.50mm) C = 2,0 (plastica alta 2.00 mm che monta pin di sezione quadra 0.50mm) Al ricevimento del modulo correttamente compilato, i nostri uffici provvederanno a farVi avere nel pių breve tempo possibile il disegno tecnico dettagliato e le specifiche tecniche.

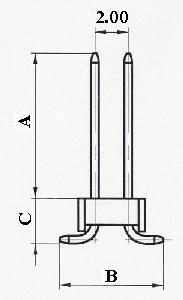

Inserite le dimensioni A, B e C desiderate. Per quanto riguarda l'altezza del supporto plastico (C) sono possibili le seguenti soluzioni: C = 2,0 (plastica alta 1.50 mm che monta pin di sezione quadra 0.50mm) C = 2,5 (plastica alta 2.00 mm che monta pin di sezione quadra 0.50mm) Le dimensioni di C possono variare in base alle vostre esigenze: se ne segnate una diversa dagli standard sopra indicati, specificate nelle note del modulo l'altezza della plastica desiderata. La dimensione standard di B č 6.20mm: č possibile variare questa dimensione ma in maniera limitata. E' possibile, su richiesta, (specificarlo nelle note del modulo) avere questo connettore con i piedini di posizionamento (o di allineamento). Il diametro del piedino č 0.90mm, il foro sul circuito stampato deve avere diametro di 1,30mm.
Al ricevimento del modulo correttamente compilato, i nostri uffici provvederanno a farVi avere nel pių breve tempo possibile il disegno tecnico dettagliato e le specifiche tecniche.
Inserite le dimensioni A, B e C desiderate. Per quanto riguarda l'altezza del supporto plastico (C) sono possibili le seguenti soluzioni: C = 2,5 (plastica alta 1.50 mm che monta pin di sezione quadra 0.50mm) C = 3,0 (plastica alta 2.00 mm che monta pin di sezione quadra 0.50mm)
Le dimensioni di C possono variare in base alle vostre esigenze: se ne segnate una diversa dagli standard sopra indicati, specificate nelle note del modulo l'altezza della plastica desiderata. Al ricevimento del modulo correttamente compilato, i nostri uffici provvederanno a farVi avere nel pių breve tempo possibile il disegno tecnico dettagliato e le specifiche tecniche.

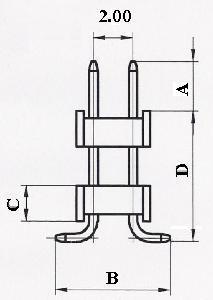

Inserite le dimensioni A, B, C e D desiderate. Per quanto riguarda l'altezza del supporto plastico (C) sono possibili le seguenti soluzioni: C = 1,5 (plastica alta 1.50 mm che monta pin di sezione quadra 0.50mm) C = 2,0 (plastica alta 2.00 mm che monta pin di sezione quadra 0.50mm) Al ricevimento del modulo correttamente compilato, i nostri uffici provvederanno a farVi avere nel pių breve tempo possibile il disegno tecnico dettagliato e le specifiche tecniche.
Inserite le dimensioni A, B, C e D desiderate. Per quanto riguarda l'altezza del supporto plastico (C) sono possibili le seguenti soluzioni: C = 1,5 (plastica alta 1.50 mm che monta pin di sezione quadra 0.50mm) C = 2,0 (plastica alta 2.00 mm che monta pin di sezione quadra 0.50mm) La dimensione standard di B č 6.20mm: č possibile variare questa dimensione ma in maniera limitata. E' possibile, su richiesta, (specificarlo nelle note del modulo) avere questo connettore con i piedini di posizionamento (o di allineamento). Il diametro del piedino č 0.90mm, il foro sul circuito stampato deve avere diametro di 1,30mm.
Al ricevimento del modulo correttamente compilato, i nostri uffici provvederanno a farVi avere nel pių breve tempo possibile il disegno tecnico dettagliato e le specifiche tecniche.

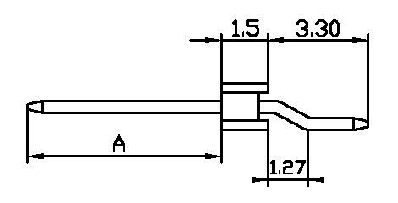

Inserite la sola dimensione A desiderata.
Al ricevimento del modulo correttamente compilato, i nostri uffici provvederanno a farVi avere nel pių breve tempo possibile il disegno tecnico dettagliato e le specifiche tecniche.

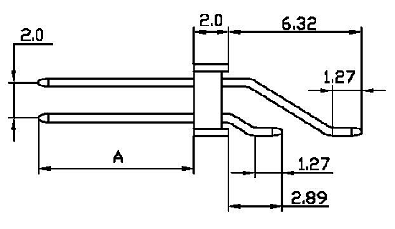

Inserite la sola dimensione A desiderata.
Al ricevimento del modulo correttamente compilato, i nostri uffici provvederanno a farVi avere nel pių breve tempo possibile il disegno tecnico dettagliato e le specifiche tecniche.
Siamo in grado di fornire una vasta gamma di connettori femmina per un accoppiamento ideale con i connettori maschi qui mostrati. Vi preghiamo di contattate il nostro Ufficio Tecnico per essere adeguatamente assistiti nell'individuazione del connettore pių adeguato.
Le campionature, non essendo possibile produrre i pochi pins necessari con il plating adeguato, verranno fornite con il plating disponibile al momento della richiesta (generalmente dorato flash)
|
